产品名称：环氧富锌底漆
　　漆膜颜色：灰色
　　包装规格：24+2.4kg/组
　　混合比例：10:1
　　理论涂布率：0.202千克/平方米/50微米
　　涂装膜厚：干膜：30-70微米/道；湿膜：55-128微米/道
　　环氧富锌底漆是工业防腐中应用较为广泛的产品之一，适用于大气环境下钢铁防锈，在一般防腐、化工大气、海洋环境等防腐及耐候涂装中广泛应用。富锌环氧防锈底漆在防锈性能、附着力、机械性能、配套性能方面，均比较优良。

环氧富锌底漆为双组份涂料，组分一由环氧树脂、锌粉、防锈颜料、助剂、溶剂等组成，组分二为固化剂。

环氧富锌底漆可根据含锌量的不同定做多种规格，含锌量包括80%、70%、60%、50%、40%、30%等，含锌量不同，价格不同。
　　主要用途
　　环氧富锌底漆适用于大气环境下，钢铁构件的防腐防锈底漆，特别是严苛的腐蚀环境、或者中长期的耐候需求情况下。例如钢结构桥梁底漆、储罐外防腐底漆、集装箱外防腐底漆、钢结构防锈漆、船壳底漆、海港设施防腐底漆等。

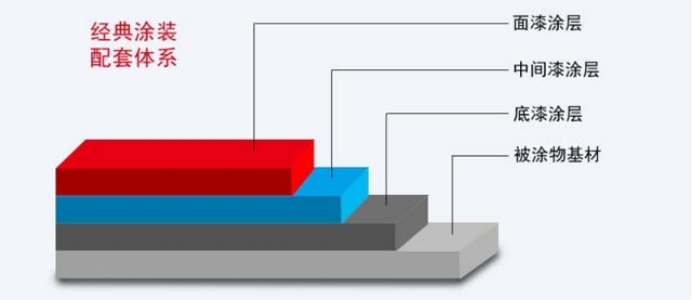

配套体系

环氧富锌底漆用于钢结构、建筑场馆、桥梁钢构、港口码头设施、工程机械、石化储罐、管道防腐等众多领域，主要配套环氧云铁中间漆以及防腐面漆。
　　1、钢结构防腐：富锌环氧防锈底漆+环氧云铁中间漆+丙烯酸聚氨酯面漆
　　2、桥梁钢构防护：富锌环氧防锈底漆+环氧云铁中间漆+氟碳面漆
　　3、建筑场馆装饰：富锌环氧防锈底漆+环氧云铁中间漆+氟碳金属漆
　　施工工艺
　　表面处理
　　环氧富锌底漆钢材表面处理应达到GB/T 8923规定的Sa2.5级，不便于喷射除锈的部位，手工和动力工具除锈至GB/T 8923规定的St3级，钢材表面粗糙度为Rz30μm～75μm，并且除去表面的油污。
　　喷砂完工后，除去喷砂残渣，使用真空吸尘器或无油、无水的压缩空气，清理表面灰尘。
　　底漆涂装
　　环氧富锌底漆推荐采用喷涂方法施工，可有气喷涂或无气喷涂，膜厚在70-80μm为宜，漆膜24小时实干之后涂装中间漆。
　　中间漆涂装
　　涂装间隔不宜过长，观察富锌环氧防锈底漆表面是否产生锌盐，如有发现应及时除去。选用环氧云铁中间漆，喷涂1-2道，达到规定膜厚。
　　面漆涂装
　　面漆一般选用装饰性较好且耐候较佳的防腐涂料，如丙烯酸聚氨酯面漆、氟碳面漆、聚硅
